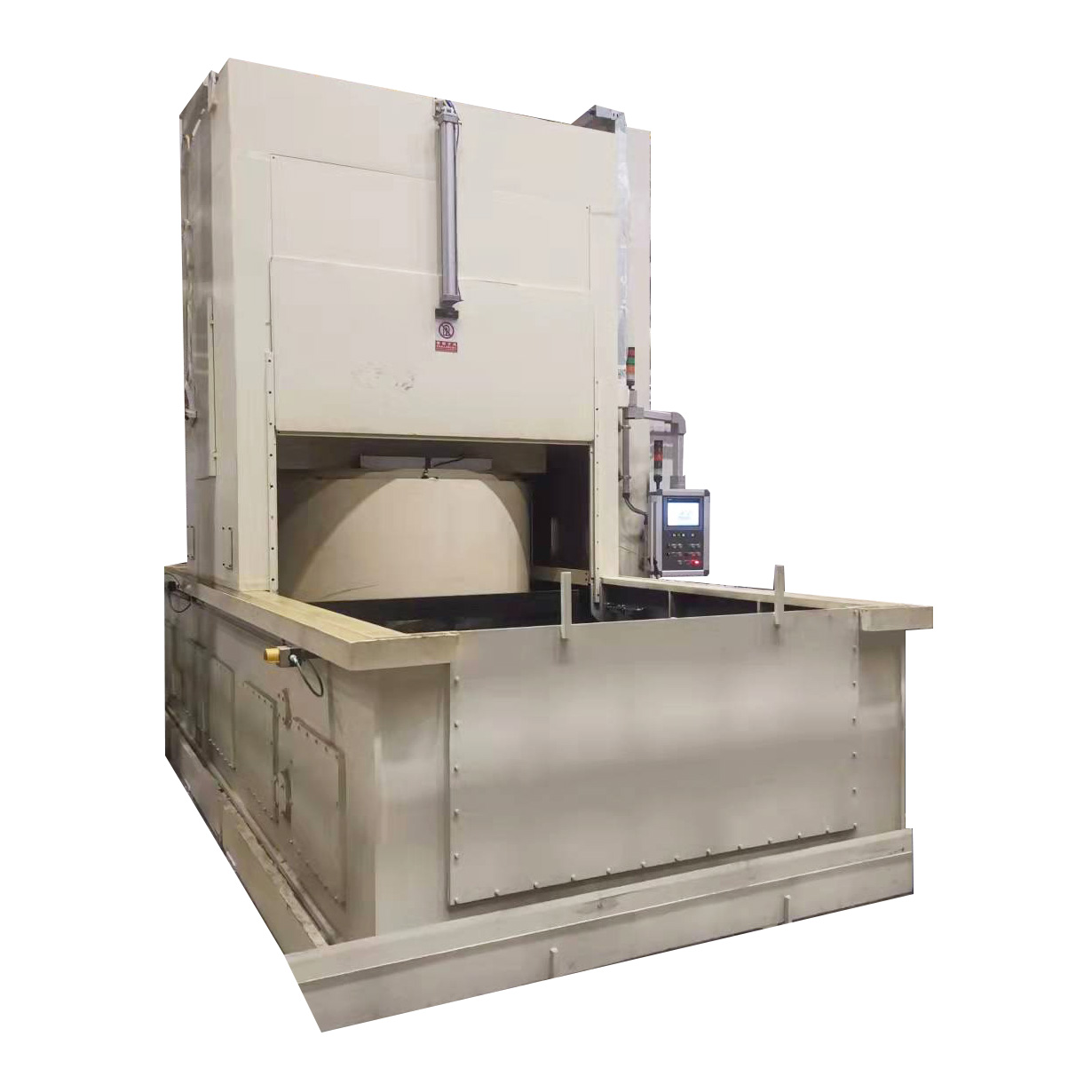

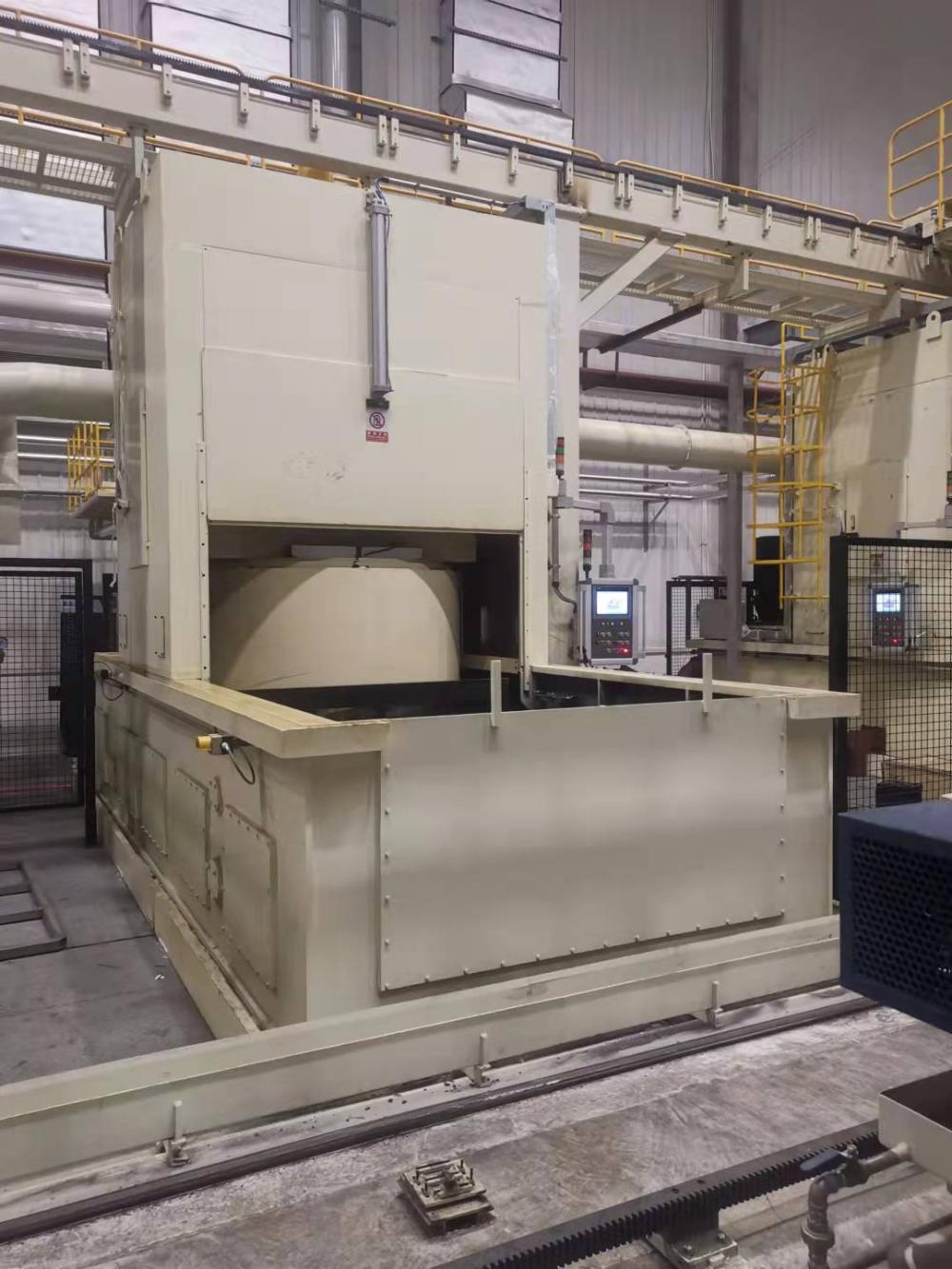

本壓床是一臺液壓單工位軸承淬火壓床，是用于套圈類零件加熱限形淬火的專用設備。

設備集機械、電氣、液壓為一體，在成熟技術基礎上，采用了多項創新設計與集成。軸承淬火模具設計成同向的上、下加壓錐頭、分瓣的上、下模具基體加上、下貼瓣模三大部分。淬火時上、下加壓錐頭互鎖加壓撐住分瓣的上、下模具基體加上、下貼瓣模從而撐住工件內孔，上模壓桿壓住工件端面，冷卻油由工件內、外徑表面同時入油冷卻的淬火方式。

模具更換采用快換結構，快捷方便、準確可靠。淬火方式采用模壓工件變形表面，油液強制循環冷卻,動作由程序、觸摸屏操控等一體化控制。應用該設備可減小零件淬火過程中產生的畸變，以及降低廢品率，同時提升熱處理工藝質量水平。

本設備對壓床各個功能部分進行了特殊設計。該壓床可滿足滲碳鋼軸承單錐、雙錐及圓柱內孔工件的單工位淬火。采用封閉式機身，利于工作循環，節省循環時間，淬火過程防止油液外漏；機身全部采用焊接結構，加工方便，性能可靠，具有足夠的強度和剛度和良好的吸震性。機身與運動部件、控制系統、冷卻系統自成一體，獨立工作。依據不同的工件直徑更換相應尺寸范圍的模具，可適應尺寸Φ1000mm≤外徑≤Φ1800mm 、Φ800mm≤內徑≤Φ1600mm 、高度≤500mm范圍內的工件限形淬火的需要。
